引言

纵观人类科技文明的发展，总是站在前人的肩膀上做小小的改变，积小成多，以量变的积累，最终达到质变的飞跃。据有关专家推算，20世纪后30年，人类所取得的科技成果比过去2000年的成果还多。19世纪科技成果大约每50年增加一倍，到20世纪中叶约每10－15年增加一倍，现在约每5－8年增加一倍，按此递推，今后科学技术的发展更是十分惊人。拿计算机的发展情况来说，它经历了电子管、半导体、集成电路、大规模和超大规模集成电路几代的发展，目前计算机的计算速度已超过每秒12万亿次，性能较最初研究成功的的计算机提高数干万倍。

而综合布线的发展也遵循上述规律，从综合布线系统的产生，十兆以太网的应用；到六类系统的发布，万兆以太网的兴起；也仅用了短短十几年的时间。而自从全球各大标准组织：国际标准化委员会(ISO)、美国通信工程协会(TIA)、欧洲标准化委员会(CEN)等，早在2002 年下半年相继正式颁布六类布线标准，至今已六年整。其后各综合布线厂商纷纷推出各自的六类产品。

日海也在第一时间推出其具有优异性价比的六类系统，并迅速应用于中国电信、移动、联通等各大运营商。

我们并不因此而止步，在努力拓展原有产品潜力的同时，利用日海强大的研发和生产实力，开发出新一代六类系统。且经过2008年度多个大型项目的应用，日海新一代六类系统能够很好的满足客户需求，所有链路超过相关性能测试标准，产品质量非常过硬，赢得了客户的好评。并获得中华人民共和国科学技术部奖项。

以下就日海新一代六类系统产品的几个特点简略介绍如下：

一、六类模块

采用创新的结构型式和独创的阻抗平衡技术，提供具有冗余的六类性能，性能超过六类TIA/EIA-568-B.2-1标准，适用于高速的局域网，为工作区或家庭未来的使用提供足够的带宽增量。

通过金针、端子和印刷电路的连续阻抗分析，实现最佳阻抗匹配关系 垂直进线方式，保证最短的线缆开绞距离 特有线缆保护盖，可防止灰尘和保持线缆卡接牢固，维持线缆的垂直进线方式，减轻线缆弯曲时的应力变形对传输性能的影响 背部110打线块的特有结构，使对绞线对退扭和分开芯线更容易，施工更快捷 专业设计的分线架穿、绕线结构，可分开线对和固定每个线对的位置，保持线对开绞距离，使施工后的性能更稳定，施工更容易

特点一：PCB模拟电容技术调整链路阻抗

高频模拟电路板

普通电路板

众所周知，回波损耗(Return Loss)的产生是因为链路中各组件的阻抗不一致所引起。为保证六类系统的链路性能，标准规定系统中各组件的阻抗为100Ω±15。

日海为保证六类系统在250MHz下的链路性能，并完全兼容原有产品及更低一级产品，利用PCB模拟电容技术调整链路阻抗，实现数字信号高频传输的优良性能。

特点二：异形针滑块结构

异形针结构设计在水晶头插入后，其接触点不在同一个平面上，并由此八个接触点彼此间的距离更远，使六类系统链路能获得更好的近端串音(NEXT)。

除此之外，异形针结构还加强了金针与水晶头等金片的可靠接触，并有效地增加其彼此的接触面。

特点三：垂直进线方式及IDC分线结构设计

日海六类模块和配线架都采用垂直进线方式，保证最短的线缆开绞距离。在设计实现以下两个功能，降低施工难度。

1）最短开绞距离

在电缆端接点上进行端接后，从外护套到IDC 端子片卡接口之间露出的线对必须保持最短长度。剥开的护套长度越短，越有利于电缆内部的线对保持绞距，实现最有效的传输通路。在IDC 上剥开的护套过大将损害六类布线系统的近端串扰和远端串扰性能。

2）线对散开

在线缆末端的端接点，应使电缆中的每个线对的绞距尽可能靠近IDC。线对绞距由生产时确定，改变它们将给电缆性能带来不利影响。IDC上线对散开过大将会损害六类布线系统的近端交扰、远端串音和回波损耗性能。

特点四：“分线架”的作用；

日海六类模块增加了“分线架”设计，具有：降低施工难度，保证链路性能指标的作用。具体使用方法如下：

1）穿线功能

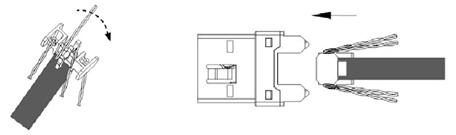

日海六类线缆开剥护套以后，按照右图方式进行穿线，保证控制电缆护套剥开距离不超过13mm， 保证了从外皮到IDC 端子片卡接口之间露出的线对必须保持最小长度。

2）分线功能线缆经过穿线后，可根据打线方式，选择T568A 或T568B 打线方式进行分线。

打线方式的选择

整理芯线分线架安装到模块

整理好芯线后，垂直进线把分线架安装到模块上。然后按照色标顺序把相应芯线放入IDC 线槽中，保证控制线对开绞距离不超过7mm。用110 打线刀卡接芯线，注意打线刀要垂直向下。同时，日海六类配线架也可以采用相同的安装方法。
